Introduksjon

Trykket inne i en gruvedreneringsrørledning er sjelden så enkelt som ett fast tall.

Et HDPE-gruverør kan operere ved et relativt stabilt trykk i flere timer og deretter oppleve en rask endring når en pumpe starter, en pumpe stopper, en ventil endrer posisjon eller vannstanden i systemet endres.

Drenering av dyp gruve legger til en annen faktor.

Høydeforskjellen mellom underjordiske pumpepunkter og overflaten skaper statisk vanntrykk. Pumping legger deretter trykk på toppen av den hydrauliske tilstanden.

Som et resultat kan forskjellige seksjoner av samme HDPE-gruverør oppleve forskjellige trykkforhold.

Et rør nær bunnen av en dyp vertikal seksjon kan bli utsatt for et mye høyere statisk trykk enn et rør nær utløpspunktet.

For gruvekjøpere er dette grunnen til at trykkkravet til et HDPE-gruverør ikke kan bestemmes bare ved å se på pumpens navneskilt.

Det faktiske trykket langs rørledningen må forstås.

Vanntrykket endres med høyden

Vanntrykket øker med dybden på grunn av vekten av vannet over det.

For en vertikal vannsøyle kan det hydrostatiske forholdet uttrykkes som:

P=ρghP=\\rho gh

hvor PP er hydrostatisk trykk, ρ\\rho er vanntetthet, gg er gravitasjonsakselerasjon og hh er vannhøyden.

Formelen er enkel.

Den viktige delen for et HDPE-gruverør er hva som skjer når høydeforskjellen blir stor.

Et gruvedreneringssystem kan flytte vann fra et dypt underjordisk nivå mot overflaten.

Den nedre delen av rørledningen kan derfor oppleve betydelig statisk fallhøyde.

Pumpetrykk og statisk trykk blir så kombinert i selve operativsystemet.

Dette er grunnen til at en rørspesifikasjon basert kun på pumpens utløpstrykk kan være misvisende dersom høydeprofilen ikke vurderes.

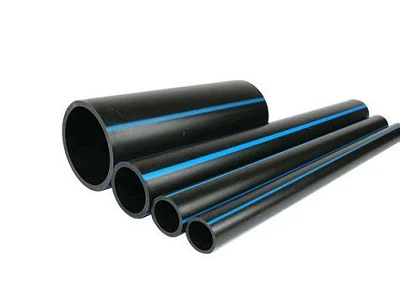

info-400-300

Trykket er ikke det samme overalt

Et langt HDPE-gruverør opplever ikke ett jevnt trykk.

Trykkendringer langs rørledningen.

Trykket ved pumpestasjonen avhenger av pumpen og lokale forhold.

Når vannet beveger seg oppover, forbruker høyden hydraulikkhodet.

Trykket som er tilgjengelig lenger langs rørledningen endres derfor.

Hvis rørledningen stiger betydelig, kan de nedre seksjonene oppleve høyere trykk.

Dette har betydning ved valg av trykkklasse.

Et rør som er egnet for en seksjon er ikke nødvendigvis egnet for en annen hvis trykkforholdene er vesentlig forskjellige.

I mange gruvedreneringssystemer kan det imidlertid ikke være praktisk å bruke flere trykkklasser langs én rute. Den fullstendige trykkprofilen må derfor vurderes før HDPE-gruverøret spesifiseres.

Internt trykk endrer rørformen litt

Når vanntrykket stiger inne i HDPE-gruverøret, skyves rørveggen utover.

Diameteren øker litt.

Veggen opplever også omkretsbelastning.

Når trykket faller, beveger røret seg tilbake til sine tidligere dimensjoner.

For et stivt rør er denne deformasjonen relativt liten.

HDPE oppfører seg annerledes fordi polyetylen er mer fleksibelt.

PE100-referansedata gir en-langtidsmodul på omtrent 200 MPa og Poissons forhold på omtrent 0,45.

Disse egenskapene påvirker hvordan HDPE-gruverøret reagerer på endringer i internt trykk.

Røret forblir ikke absolutt dimensjonalt fast når trykket endres.

Den reagerer.

Denne responsen er en del av normal HDPE-røroppførsel.

Hvorfor normalt driftstrykk ikke er nok

Et mineavløpssystem kan ha et normalt driftstrykk på for eksempel flere MPa.

Dette er nyttig informasjon, men det representerer ikke nødvendigvis det maksimale trykket HDPE-gruverøret opplever.

En pumpe kan starte.

En ventil kan stenge.

Strømmen kan endre seg.

Trykket kan midlertidig bevege seg over den stabile driftsverdien.

Dette er den samme grunnen til at vannhammer må vurderes separat fra normalt trykk.

PE100+-veiledning identifiserer pumpedrift og ventildrift som potensielle årsaker til trykkstøt og anbefaler overspenningsanalyse der forbigående forhold er betydelige.

Derfor må et HDPE-gruverør vurderes mot trykkkonvolutten i stedet for én jevn måleravlesning.

Drenering av dyp gruve skaper et annet trykkproblem

Vurder en underjordisk pumpestasjon på betydelig dybde.

Rørledningen stiger fra underjordisk nivå mot overflaten.

Pumpen må overvinne høydeforskjellen.

Vannsøylen i seg selv skaper trykk.

Dette betyr at den nedre delen av systemet kan bli utsatt for betydelig internt trykk selv når strømningshastigheten ikke er ekstremt høy.

Dette er en av grunnene til at gruveavløpssystemer ofte krever trykk-klassifisert HDPE-gruverør i stedet for vanlig lavtrykksdreneringsrør.

Røret velges ikke bare for mengden vann det fører.

Den blir valgt for trykket som skapes ved å flytte det vannet gjennom gruven.

Rørtrykk og strømningskapasitet er forskjellig

Denne forskjellen er lett å gå glipp av.

Et stort HDPE-gruverør kan bære en høy strømningshastighet mens det opererer med relativt lavt friksjonstap.

Et mindre rør kan kreve mer hydraulisk hode for å bære den samme strømmen.

Men ingen av påstandene forteller oss om rørveggen tåler systemtrykket.

Strømningskapasitet avhenger sterkt av innvendig diameter og hydraulisk motstand.

Trykkkapasitet avhenger av materialstyrke, veggtykkelse, SDR, temperatur og designforhold.

De to er relatert gjennom den fysiske geometrien til røret, men de er ikke den samme egenskapen.

Dette er grunnen til at en gruverørspesifikasjon trenger både en diameter og en trykkklasse.

Temperatur Endrer trykkkapasiteten

Temperatur bør ikke ignoreres når man diskuterer HDPE gruverørtrykk.

PE100 referanseegenskaper er generelt basert på definerte testbetingelser.

Når temperaturen stiger, blir polyetylen mindre stivt, og dets tillatte trykkytelse på lang sikt kan reduseres.

PE100+-veiledning bemerker at trykkreduksjon kan være nødvendig ved høye temperaturer avhengig av gjeldende standard.

For underjordisk gruvedrenering kan vanntemperaturen holde seg relativt stabil.

Overflaterørledninger kan oppleve et mye bredere temperaturområde.

Et langt HDPE-gruverør utsatt for direkte sollys kan nå temperaturer som er vesentlig forskjellig fra det omkringliggende vannet eller jorda.

Trykkspesifikasjonen må derfor samsvare med det faktiske driftstemperaturområdet.

Hva skjer når trykket faller plutselig?

Trykkreduksjon er en annen tilstand som fortjener oppmerksomhet.

Hvis en pumpe stopper eller strømningstilstanden endres raskt, kan det interne trykket falle.

Avhengig av systemet kan trykket falle under atmosfærisk trykk i visse seksjoner.

Nå endres lasteretningen.

I stedet for at vannet presser utover mot rørveggen, kan ytre trykk bli viktigere.

Hvis grunnvann omgir et nedgravd HDPE-gruverør mens det indre trykket faller betydelig, kan røret oppleve en ekstern trykktilstand.

Dette forbinder trykkvariasjon med knekkmotstand.

Et rør må derfor overleve både høyt internt trykk og den motsatte tilstanden hvor innvendig støtte reduseres.

HDPE Mining Pipe Parameters for trykkvalg

Parameter	Typisk rekkevidde / referanse
Nominell diameter	DN50–DN1200
Trykkklasse	PN1.0–PN10
Standard lengde	9 m / 12 m
PE100 MRS	10 MPa
Strekkfasthet ved flyt	Ca. 23 MPa
Forlengelse ved brudd	>600%
Lang-tidsmodul	Ca. 200 MPa
Poissons forhold	Ca. 0.45
Termisk ekspansjonskoeffisient	Ca. 1.3 × 10⁻⁴ / grad
Hazen-Williams koeffisient	Ca. 150–155

Dette er PE100 referanseegenskaper. Den faktiske trykkklassen og det tillatte driftstrykket for et spesifikt HDPE-gruverør bør hentes fra dets sertifiserte produktspesifikasjon og gjeldende designstandard.

Trykkklasse og SDR

For PE100-rør er SDR direkte koblet til veggtykkelse i forhold til ytre diameter.

Lavere SDR betyr en tykkere vegg.

Høyere SDR betyr en tynnere vegg.

PE100+-referansedesigndata gir typiske maksimale driftstrykkverdier under spesifiserte forutsetninger, og illustrerer forholdet mellom SDR og trykkkapasitet.

For en minedreneringskjøper er dette mer nyttig enn å bare be om "tykkvegget rør."

Trykkklassen bør være klart definert.

Hvis systemet krever PN10, må rørgeometrien samsvare med gjeldende PN10-spesifikasjon.

Hvis trykkkravet er lavere, kan en annen SDR gi en større innvendig diameter ved samme ytre diameter.

Det kan forbedre den hydrauliske kapasiteten.

Igjen er trykk og strømning forbundet gjennom selve rørgeometrien.

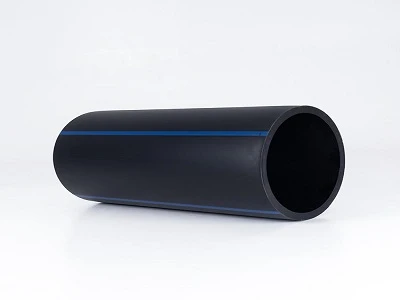

info-400-300

Pumpestasjonen er en del av rørets trykkmiljø

Et HDPE-gruverør bør ikke evalueres uavhengig av pumpestasjonen.

Pumpen bestemmer hvordan trykket genereres.

Ventilene bestemmer hvordan trykket kan endres.

Høydeprofilen bestemmer hvor mye statisk hode som finnes.

Rørledningsdiameteren bestemmer hvor mye hydraulisk tap som oppstår.

Rørveggen bestemmer hvordan røret inneholder det resulterende trykket.

Disse komponentene utgjør ett system.

Dette er spesielt viktig i nærheten av pumpeutløpet.

Den første delen av HDPE-gruverøret kan oppleve raske trykkendringer når pumpen starter eller stopper.

Røret lenger nedstrøms kan oppleve den samme trykkbølgen på et annet tidspunkt og med en annen lokal trykktilstand.

Det er derfor lange gruvedreneringsrørledninger må betraktes som komplette systemer.

Hvilken informasjon bør en kjøper gi?

Når du ber om HDPE-gruverør for gruvedrenering, gjør flere opplysninger utvalget mye mer pålitelig.

Den nødvendige DN er nødvendig.

Normalt driftstrykk er nødvendig.

Det maksimale trykket er enda viktigere.

Den nødvendige strømningshastigheten er nødvendig for å kontrollere den hydrauliske kapasiteten.

Rørledningslengden og høydeforskjellen viser hydraulikkhodet som er involvert.

Start- og stoppforholdene for pumpen hjelper til med å identifisere mulig transient trykk.

Installasjonsmetoden har betydning fordi et nedgravd rør kan oppleve eksternt jord- og grunnvannstrykk.

Driftstemperaturen bør også være kjent, spesielt for utsatte overflaterørledninger.

Disse detaljene gjør at røret kan tilpasses til den faktiske gruven i stedet for å velges fra ett trykknummer.

Konklusjon

Trykket inne i et HDPE-gruverør er ikke nødvendigvis konstant.

Dyp gruvedrenering kan skape betydelig statisk hode på grunn av høyden.

Pumper legger til driftstrykk.

Ventiler og pumpestans kan skape forbigående trykk.

Temperaturen kan endre den tillatte trykkytelsen til PE-materialet.

En plutselig trykkreduksjon kan til og med endre problemet fra indre trykk til ytre trykk.

For PE100 gruverør er MRS, SDR, veggtykkelse og driftstemperatur en del av trykkdesignet.

Dette er grunnen til at et gruvedreneringsrør ikke bør velges kun ved å spørre om en DN-størrelse eller ved å matche pumpens normale trykk.

Røret må tilpasses det komplette trykkmiljøet.

For en gruvekjøper er den nyttige spesifikasjonen derfor ikke bare:

"HDPE-rør for gruvedrenering."

Det er et rør med en definertDN, trykkklasse, veggtykkelse eller SDR, strømningsbehov og driftstilstand.

Når disse forholdene er klare, kan HDPE-gruverøret velges som en faktisk trykkrørledning i stedet for bare som et plastrør med en nominell diameter.
